Diagrama unifilar es un elemento técnico importante dentro del sector eléctrico, ya que permite determinar las obligaciones regulatorias de una instalación, porque no depende únicamente de conocer la capacidad de sus equipos. También es necesario comprender cómo se encuentran conectados, qué cargas alimentan, cómo interactúan con la red eléctrica y bajo qué condiciones pueden operar.
Su revisión puede resultar fundamental para determinar si una instalación requiere un permiso de generación, si corresponde a un esquema de autoconsumo, si se encuentra dentro del régimen de generación exenta o si presenta alguna otra obligación ante las autoridades del sector eléctrico.
¿Qué es un diagrama unifilar eléctrico?
Un diagrama unifilar es una representación simplificada de una instalación eléctrica que permite identificar sus principales componentes y la manera en que se encuentran eléctricamente relacionados.
Dependiendo de las características de la instalación, puede mostrar elementos como:
- puntos de suministro y conexión;
- transformadores;
- tableros eléctricos;
- interruptores y dispositivos de protección;
- centrales y unidades de generación;
- sistemas de almacenamiento de energía;
- sistemas de transferencia;
- cargas eléctricas, y
- conexiones con las Redes Generales de Distribución o la Red Nacional de Transmisión.
Por ello, desde una perspectiva regulatoria, el diagrama unifilar no debe considerarse únicamente como un documento de ingeniería. También puede constituir una herramienta fundamental para el análisis jurídico y regulatorio de una instalación eléctrica.
¿Por qué es importante el esquema para el cumplimiento regulatorio?
La Ley del Sector Eléctrico establece diferentes regímenes dependiendo de la capacidad y características de una Central Eléctrica, así como de la forma en que ésta se relaciona con el Sistema Eléctrico Nacional.
Como regla general, las Centrales Eléctricas con capacidad igual o superior a 0.7 MW requieren un permiso de generación. Sin embargo, la legislación contempla modalidades y excepciones específicas que deben analizarse atendiendo a las características de cada instalación.
En consecuencia, conocer solamente la capacidad individual de un generador puede resultar insuficiente para determinar las obligaciones regulatorias.
Cuando existen varios generadores en una misma instalación, por ejemplo, debe analizarse si:
- pueden operar simultáneamente;
- se encuentran eléctricamente integrados;
- alimentan las mismas cargas o circuitos independientes;
- pueden operar en paralelo;
- existe conexión con las redes del Sistema Eléctrico Nacional;
- existe un mecanismo de transferencia que aísla la instalación de la red, y
- existe posibilidad técnica de inyectar energía eléctrica.
El diagrama unifilar eléctrico permite identificar precisamente este tipo de características.
Diagramas unifilares y plantas de emergencia
Las plantas de emergencia son un buen ejemplo de la importancia de revisar la configuración eléctrica antes de emitir una conclusión regulatoria.
La Ley del Sector Eléctrico contempla un tratamiento específico para las centrales destinadas exclusivamente al uso propio durante emergencias o interrupciones del suministro eléctrico.
Sin embargo, para determinar si una instalación efectivamente se encuentra bajo este supuesto, resulta conveniente verificar técnicamente su funcionamiento.

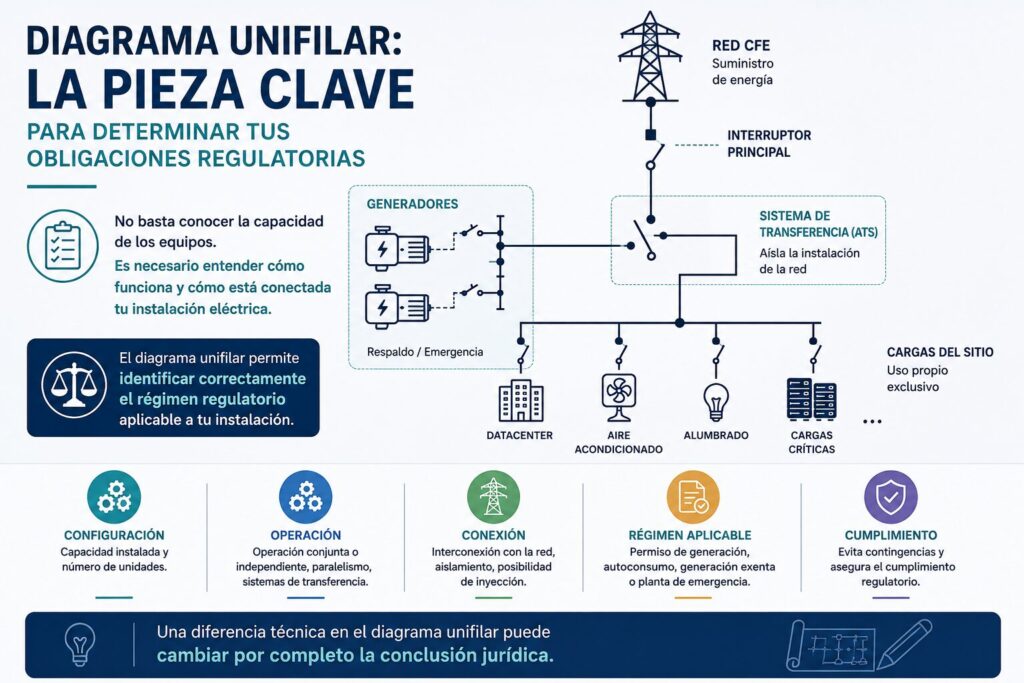

Una instalación que cuenta con un sistema de transferencia que, ante una interrupción del suministro, aísla eléctricamente al centro de carga de la red antes de que entren en operación los generadores presenta características diferentes de una instalación cuyos generadores pueden operar en paralelo con la red.
El análisis del diagrama unifilar permite conocer, entre otras cuestiones, cómo operan los generadores, si funcionan conjuntamente o de manera independiente y cómo se relacionan con el suministro eléctrico del inmueble.
Diagrama unifilar, autoconsumo y generación exenta
La importancia del diagrama unifilar tampoco se limita a las plantas de emergencia.
Su análisis puede ser relevante para determinar si una instalación se encuentra bajo alguno de los siguientes esquemas:
Generación Exenta. Cuando la capacidad y configuración de la Central Eléctrica permiten acogerse al régimen correspondiente.
Autoconsumo. Cuando una Central Eléctrica genera energía destinada a satisfacer necesidades propias en sitio conforme al régimen previsto por la legislación eléctrica.
Generación interconectada. Cuando la Central Eléctrica mantiene una interconexión con las redes que integran el Sistema Eléctrico Nacional.
Generación y almacenamiento. Cuando una instalación combina centrales eléctricas con sistemas de almacenamiento de energía.
La incorporación de sistemas fotovoltaicos, baterías, plantas de emergencia y sistemas de gestión energética hace que las configuraciones eléctricas de las empresas sean cada vez más complejas.
¿Por qué debe revisarse el diagrama unifilar antes de determinar si se necesita un permiso?
Uno de los errores que pueden presentarse durante un análisis regulatorio consiste en revisar únicamente contratos, capacidades nominales o fichas técnicas sin comprender previamente cómo funciona físicamente la instalación eléctrica.
En determinados proyectos, una diferencia aparentemente técnica puede modificar la conclusión jurídica.
Por ejemplo, varios generadores instalados dentro de un mismo inmueble no necesariamente deben considerarse automáticamente como instalaciones independientes. Tampoco puede asumirse, sin revisar su configuración, que necesariamente constituyen una sola Central Eléctrica.
Debe analizarse, entre otros elementos, si pueden operar conjuntamente, qué cargas atienden y cómo se encuentran conectados.
Por ello, la revisión del diagrama unifilar puede ser determinante antes de concluir si existe la obligación de obtener un permiso de generación ante la Comisión Nacional de Energía (CNE).
El diagrama unifilar en un due diligence eléctrico
El due diligence eléctrico busca identificar las obligaciones y posibles contingencias regulatorias asociadas con una instalación, proyecto o empresa del sector energético.
Dentro de este proceso resulta recomendable revisar el diagrama unifilar actualizado conjuntamente con otros documentos técnicos y regulatorios.
Su análisis puede ayudar a identificar contingencias relacionadas con:
- permisos de generación;
- interconexión y conexión;
- autoconsumo;
- generación exenta;
- sistemas de almacenamiento;
- modificaciones de Centrales Eléctricas;
- configuración de Centros de Carga, y
- cumplimiento de obligaciones técnicas y regulatorias.
La coordinación entre especialistas técnicos y jurídicos resulta especialmente importante, ya que la configuración física de una instalación puede determinar las obligaciones regulatorias que le resultan aplicables.
Conclusión
El diagrama unifilar eléctrico es mucho más que una representación técnica de una instalación.
En un sector altamente regulado como el eléctrico, puede convertirse en una pieza esencial para determinar qué régimen jurídico resulta aplicable y qué obligaciones debe cumplir el propietario u operador de una instalación.
Antes de concluir que una Central Eléctrica requiere —o no requiere— un permiso de generación, es necesario comprender qué equipos existen, cómo se encuentran conectados, qué cargas atienden y cómo interactúan con las redes eléctricas.
En regulación energética, entender la instalación es el primer paso para determinar correctamente sus obligaciones jurídicas.
